水晶鑑定：8招檢測水晶真假的方法

日期：2023/3/26
作者：晶荷花精-水晶鑑定實驗室

你想知道自己手上的水晶是真還是假嗎？好消息是，鑑定水晶的真假，不需要精密儀器。透過以下這些簡單方法，你就可以鑑定自己購買的水晶真假。

市面上最常見的水晶仿冒品是玻璃，不過水晶比玻璃重、手感比玻璃冰涼，用手握住後溫度上升的速度也比玻璃慢。這雖然不是最精確的鑑定方法，不過，常玩賞水晶的朋友確實可以從手感判定水晶真假。

天然水晶的顏色比較柔和，不會像霓虹燈那樣鮮豔。如果看到過於鮮豔的水晶，顏色很濃、很飽和的，就要特別小心，它可能不是水晶，也有可能是水晶，但是經過染色。

如果是染色品，染料會聚集在縫隙與裂紋處，該處會顯得顏色特別濃。有時肉眼就可以看到這個現象，放大觀察會更清楚。

寶石鑑定通常會用10倍放大鏡。如果你沒有，那麼用手機相機功能把水晶放大兩倍觀察，也有幫助。

相較於玻璃可以做到全透明無雜質，天然水晶多半會有不完美，常見礦缺、裂紋、棉絮或雲霧狀內含物、共生礦或其他雜質等，並且內含物的排列會顯得很不規則。這些「凌亂之美」，往往能證明水晶是天然的，因為人造要造出這些內含物，其實不容易。

所以如果你的水晶太乾淨，或是雖有其他內含物卻看起來很整齊規律，好像是被工匠一根根放進去似的，就要合理懷疑它可能是玻璃。

另外，還有一個鑑定重點：天然水晶雖常有雜質，卻絕不會有渾圓的氣泡。圓形氣泡是玻璃的最大特徵，只要出現這東西，基本上就可以判定是玻璃。

天然水晶內含氣泡的唯一一個例外，是某些水晶裡頭同時含有水與空氣，這稱為「水膽水晶」。不過即使是水膽水晶，氣泡也不會是渾圓的，而且裡頭的氣泡會隨水位改變位置，因此很容易用肉眼看出來。玻璃氣泡是渾圓的，不會有水、也不會改變位置。

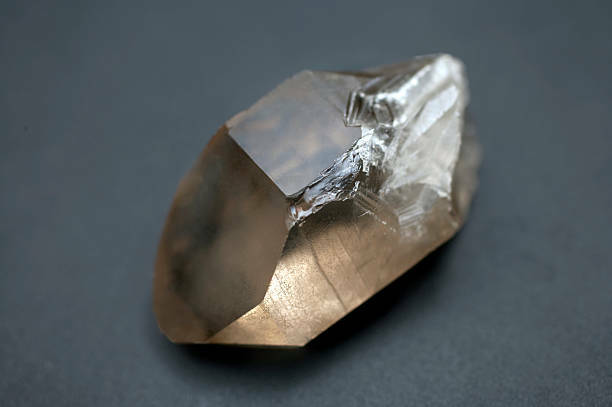

如果你的水晶有破裂，可以觀察斷面特徵。天然水晶的斷面通常呈一道道弧形，如貝殼狀，而不會是平整或平面的。

如果你意外摔落水晶，天然水晶可能會發生邊角缺損，內部裂痕，或是一條晶柱斷成兩塊，或晶簇從連接處破裂，但絕不會像摔破玻璃杯那樣，嘩啦啦噴濺，滿地碎片。後者這種情形，恰好證明是玻璃。

水晶有雙折射現象，也就是當光照透過水晶時，一束光線會分成兩股出去，而玻璃並沒有這種現象。藉由這個原理，你可以拿一根髮絲放在水晶背後，或是在紙上畫條線，把水晶壓上去看。如果是真水晶，那條線會變成兩條，或者，當水晶形狀較不規則時，你會看到那條線形成各種扭曲狀、有時甚至變成不只兩條。

這是鑑定水晶的傳統方法，流傳已久，不過有其限制。因為水晶的雙折射率其實很小，通常至少要厚度5cm以上的晶體，才能觀測到雙折射現象。

水晶的硬度是7，玻璃只有5.5。用水晶的銳角去劃玻璃，可以留下劃痕。

但不建議用珠寶級的昂貴水晶做這個測試，因為雖然水晶劃得了玻璃，自身可能還是會有一點輕微受損。

另外，市面上有一種常用來代用水晶的人造鉛玻璃，硬度有6-7，也可以劃傷普通玻璃，如施X洛世奇水晶就屬此類。如果你懷疑手上這塊是鉛玻璃，請用其他測試確認。

在一種叫「偏光鏡」的寶石鑑定儀器下，360度轉動水晶，會看到水晶呈現四次明暗變化，稱做「四明四暗」。每轉動90度角，就會經歷一次明暗變化，而玻璃則會呈現全暗、無變化。

如果你家中有電腦和一副有偏光功能的太陽眼鏡，就不需要購買儀器，也可以做出一樣有效的檢測。作法是：把水晶放在電腦螢幕上，戴上偏光眼鏡，轉動水晶，看看有沒有明暗變化。如果有，就可以確定是真水晶了。

這個原理在於，電腦螢幕都有一層偏光膜，故發出來的是偏光，再加上一道偏光眼鏡，這樣的設置其實就等於偏光鏡儀器了。

每種礦石都有特定的相對密度，或稱比重。在珠寶鑑定中心，會用密度儀或比重液測定比重。許多人不知道的是，只要有個精度到0.1g的電子秤（很多廚房秤符合這個條件），其實什麼儀器都不用買，就可以頗準確的測定比重了。

水晶的密度約在2.65g/cm²。普通玻璃略輕一點，只有2.5，鉛玻璃則明顯較重，達3.1以上。利用這個差異，你在家就可以測定水晶的真假。

首先，你要準備：

1. 精度0.1g的電子微量秤。（如果要檢測1g左右的小寶石，最好用精度0.01g的珠寶秤。）

2. 一個能夾住或吊住水晶的小道具，可以是絲線、鎳子、迷你打蛋器、鐵絲或筷子。

3. 一個裝水的杯子。水量只要足以淹過水晶就好。

4. 欲測定的水晶，必須是裸石，不可以有鑲嵌，不可以與其他種類的礦物共生在一起。也不建議小於1g的寶石用這個方法測定，因器材所限，測定小寶石的精確度會降低。

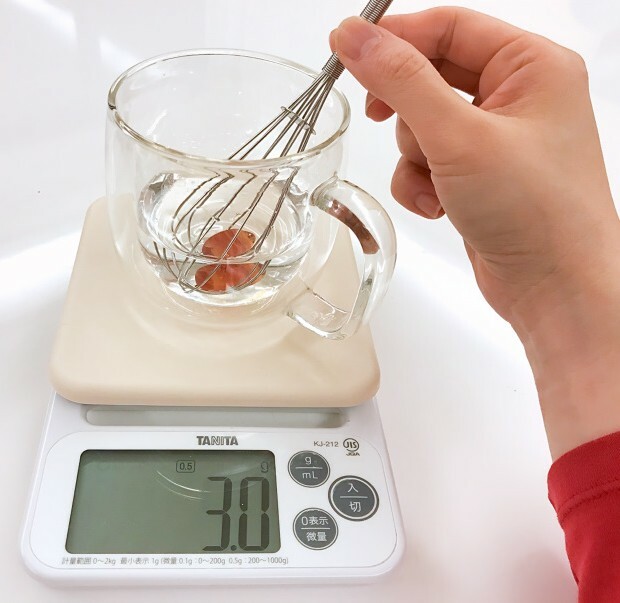

測定步驟如下：

1. 測量水晶的重量，記錄下來，得到重量1。

2. 把小道具伸入水裡，到將近杯底但是不要真的碰到（杯底、杯壁都不可以碰到）。此時你會看見，雖然道具沒有碰觸到杯子，秤出的重量還是增加了，等增加的重量穩定後，請騰出另一隻手按下秤子的歸零鍵，並記住這個位置。

3. 用小道具夾住或吊住水晶，再次伸進水杯，到你先前記住的深度位置，獲得的重量，記錄下來，得到重量2。

4. 把重量1除以重量2，即是這顆水晶的比重。

5. 比對你獲得的數值，是否很接近2.65？還是比較接近普通玻璃的2.5，或是鉛玻璃的3.1以上？這就揭曉了您手上這顆「水晶」的真實身份！

以上這些方法，硬度、偏光檢測與比重測定，都是珠寶鑑定中心會運用的科學鑑識法。晶荷水晶鑑定實驗室與您分享這些資訊，透過身邊簡單的器材，您也可以變身水晶鑑定高手！
